9x5mm Emi Rubber Gasket, gaxeta de espuma condutora lisa

IEM, GAXETA de SMF, tecnologia da montagem da superfície do senso 9*5*9 do toque, recuperação elástica, produção de eletricidade

CARACTERÍSTICAS



Produção em massa eficiente usando o equipamento da montagem de superfície

Condutibilidade & macio excelentes

Resistente ao calor para SMT e a chama - retardador

Halogênio livre

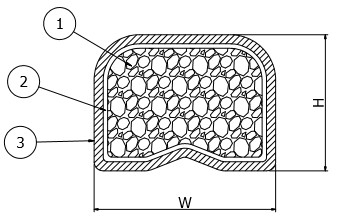

ESTRUTURA



①Espuma de poliuretano resistente ao calor

②Ligação resistente ao calor

③Superfície: Filme/Cu/Sn do PI

(Filme do PI: 25㎛, Cu: 1.5±0.5㎛, Sn: 1.5±0.5㎛)



ESPECIFICAÇÕES

         Força da adesão da solda

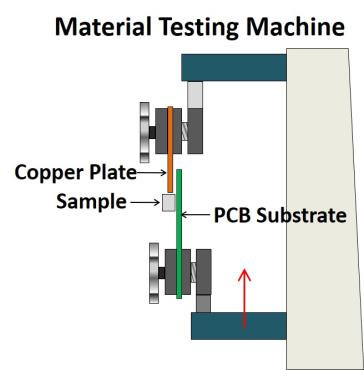

MÉTODO DO TESTE

Vista geral

• O IEM de SMT que protege a gaxeta é uma almofada aterrando que atenue o ruído eletromagnético gerado dentro dos dispositivos eletrónicos e proteja o circuito dos impulsos elétricos.

• A solda de Reflow é possível até 260℃ usando o material com resistência térmica excelente.

• Empacotado com fita do carretel para permitir a montagem de superfície automática.
• Pode ser usado como uma gaxeta do interruptor do toque, uma gaxeta do sensor do toque, etc.

Características

• Forma estável do cubo, macio & elástico usando um núcleo da esponja.
  - Fabricado em uma variedade de tamanhos comparados aos contatos de terra do silicone ou do metal
  - Nem dobrado nem quebrado como uma tira do dedo
  - Nenhum medo de endurecer ou de gerar o siloxane como o tipo do silicone-núcleo
  - O material macio da esponja não dobra o PWB nem não deforma o dispositivo
• Condutibilidade elétrica excelente e baixa resistência de superfície
• A superação excelente com dureza ajustável, livra de problema curvado ou quebrado
• SMT (montagem de superfície) disponível e solda manual compatível
• RoHS complacente, UL94V-0, halogênio livre

Detalhes

Especificação

Aplicações



Terra & EMI Shielding do PWB





• A gaxeta de SMT é usada para o IEM que protege e que aterra unindo o ao PWB do módulo do LCD. Diversas partes de gaxeta de SMT são usadas no PWB para maximizar o IEM que protege e que aterra a eficácia. Suas posições sobre o PWB são refletidas na fase de projeto do circuito do PWB.
• Previsto nos pacotes datilografados carretel da carreira apropriados SMT.



Gaxeta do sensor do toque/gaxeta interruptor do toque







• Funções da gaxeta do sensor do toque (gaxeta do interruptor do toque) como um painel de exposição do elétrodo e um PWB de conexão usando o método de entrada eletrostático do toque. É apropriado para interruptores do toque de aparelhos eletrodomésticos e de dispositivos industriais.
• A gaxeta de SMF está instalada com a montagem de superfície automática quando o método da haste do contato e do toque da mola exigir a solda manual.
• A poupança de despesas é esperada substituindo o método caro da grade do toque.
• Esta gaxeta não força PCB/Panel devido a sua elasticidade e tem a resistência de corrosão alta.



TERMOS DA GARANTIA & DO PONTO ATENDIDO NA CUSTÓDIA

• 1) Mantenha o produto na temperatura ambiente e na umidade. (25±10℃, menos de 75%)
• 2) Evite o contato com ar e umidade quando manteve produtos.
• 3) Evite a luz direta do sol e nenhuns flammables quando manteve produtos.
• 4) Mantenha-o para impedir dano à aparência e à forma.
• 5) Seja cuidadoso não estar a uma alta temperatura, ambiente da alto-umidade após ter aberto o produto.
• 6) Seja cuidadoso não contactar com materiais químicos e orgânicos.
• 7) Não toque no produto com mãos.
• 8) O período de garantia de produto é 6 meses após a entrega.

CUIDADOS



1.Keep longe de uma luz solar ou uma alta temperatura e uma umidade direta. (abaixo 35 do ℃, 55%RH ou menos.)

2.Please comprimem mais 0.2mm do que a espessura desta gaxeta em caso da montagem

3.Be cuidadoso com produtos químicos e fogo.

4.You pode ver uma mudança nas características do produto se repetindo a pressão.

exposição 5.Avoid às condições da alta temperatura e da umidade alta ao usar os produtos.

6.Do para não tocar no produto com mãos.

7.It deve ser usado após ter removido a contaminação de superfície adesiva.

8.Be cuidadoso que a aparência do produto pode ser mudada se a torção do produto ocorre.



PADRÃO DE EMBALAGEM GERAL



1) Etiquete a bainha.

2) A caixa da caixa contém uma quantidade apropriada de cilindros de SMF.

3) Encha no plástico na tampa traseira com o amortecimento do material.

4) A caixa é selada com fita de OPP, H-tipo, e a caixa é etiquetada como disponível.

5) Método de empacotamento (segundo as indicações da figura)
