Detalhes do produto:
|
| Produto: | WHL507530 | Filme do PL: | Chapeamento do Sn plating/Au |
|---|---|---|---|
| Forma: | Gaxeta lisa, Ring Gasket, gaxeta ondulada, como você precisa, de acordo com seus desenhos | Largo: | 50mm ou tamanho feito sob encomenda |
| Alto: | 75mm, padrão ou para personalizar | Comprimento: | 30mm como o desenho |
| Aplicação: | computadores, parede e telhado, automóvel, LCD etc. | ||
| Realçar: | gaxeta de 30mm SMD,gaxeta do anel SMD,Gaxeta de anel-O lisa ondulada |
||

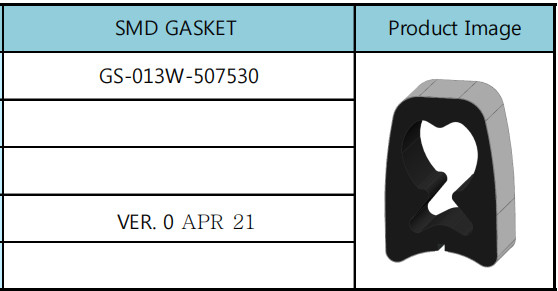

Gaxeta de SMD, tecnologia da montagem de WHL507530Surface, recuperação elástica, produção de eletricidade
1. WHL: 507530
2. Característica de produto
A GAXETA de SMD é uma tecnologia de superfície da montagem utiliza o mounter de superfície (montagem do PWB de SMD M/C) e estão disponível como um terminal à terra e a montagem um elétrico/dispositivos eletrónicos, e de ruído do IEM produtos da redução. A GAXETA de SMD é apropriada para a flexibilidade exigida, a recuperação elástica, a resistência térmica e os produtos do tanwol da condutibilidade elétrica.

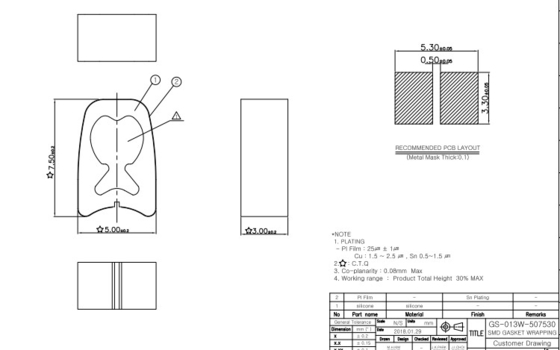

3. Material e revestimento
| NÃO | ARTIGO | Material | Chapeamento |
| 1 | Silicone | Silicone | |
| 2 | Filme do PI | Chapeamento do Sn |
|
IMPRENSA |
NENHUMA REBARBA |
| CHAPEAMENTO | NENHUMA descoloração |
| Resistência de contato | 50mΩ (máximo) |
| Após o teste | 100mΩ (máximo) |
4 tirando
|
Lista de verificação
|
- Deve ser unido no saco do CARRETEL e do vinil.
|
0 |
|
Anexo das especs. de MSL
(MSL: NÍVEL SENSÍVEL DA UMIDADE)
|
- Deve ser unido no saco do CARRETEL e do vinil.
|
|
|
Anexo sem chumbo de Mark
|
Deve ser unido no saco do CARRETEL e do vinil.
|
|
|
Mantenha da” o anexo seco ETIQUETA
|
- A etiqueta de “mantém-se seco” deve ser unida no
produto que está sob MSL 1
|
|
|
Especificação de empacotamento
|
- Deve ser pelo menos MSL aplicado 2.
- O material do CARRETEL deve ser plástico.
(Não use o CARRETEL do papel.)
|
|
|
Pacote selado CARRETEL
|
- Deve ser selado.
|
|
|
Método da compressão da FITA da TAMPA do CARRETEL
|
Use um método da compressão do calor
|
|
|
Fluxo de embalagem
|
O →Put do carretel no → do gel de silicone sela o bag→ PARA FORA DA CAIXA
|
Método da adesão
· Produto inovativo com propriedades macias da borracha de silicone e propriedades condutoras do metal ao mesmo tempo.
· IEM melhorado que protege e que aterra o desempenho devido à camada de superfície condutora mais grossa.
· Resistência e confiança melhoradas de corrosão não expondo a camada de cobre ao ar exterior.
· Ajustar o tamanho e a forma ocos para amaciar a gaxeta minimiza o esforço sobre e melhora a adesão ao PWB.
· A camada de superfície de metal é possível mesmo quando o núcleo da borracha de silicone é fino, melhorando a desvantagem de sua dureza quando a borracha de silicone é grossa.
· Fácil ajustar a forma, o número, e a espessura da cavidade do núcleo.
